在全球加速迈向清洁能源的今天，风能和太阳能的间歇性要求我们必须建立起庞大的储能系统。尽管锂离子电池在手机和新能源汽车中被广泛使用，但由于其成本较高且存在热失控起火的风险，并不完全适合建设大规模的储能电站。于是，使用水作为电解液的水系锌碘电池凭借绝对的安全性和低廉的材料成本，成为了科学界寄予厚望的储能候选者。
然而，水系锌碘电池在实际应用中一直受到两大性能衰减难题的困扰，导致其寿命大幅缩短，阻碍了真正的大规模商用步伐。
要让水系锌碘电池走向千家万户，科学家们必须同时解决发生在电池正负两极的两个棘手问题：
首先是负极的锌枝晶生长与水腐蚀。在水性电解液中，锌金属在充放电时很难平整地沉积，而是容易长出尖锐的树枝状结晶（即“锌枝晶”）。这些尖刺一旦刺穿电池内部的绝缘隔膜，就会导致短路报废。不仅如此，水还会与高活性的锌发生副反应，产生氢气导致电池膨胀，并引发持续的腐蚀。 其次是正极的多碘化物穿梭效应。电池在工作时，正极的碘会转化为易溶于水的多碘化物。这些物质会游离到电解液中并在正负极之间来回穿梭，这不仅白白消耗了电池的有效容量，还会跑到负极去破坏内部结构，让电池迅速老化。
面对这两个难题，过去的解决思路往往是单向的。比如，给负极加一层人工保护膜，或者给正极造一个复杂的碳结构把碘限制起来。但电池是一个复杂的整体系统，单边修补不仅效果有限，有时还会引发其他问题（如增加内部电阻或重量），无法从根本上阻断电池内部相互恶化的循环。

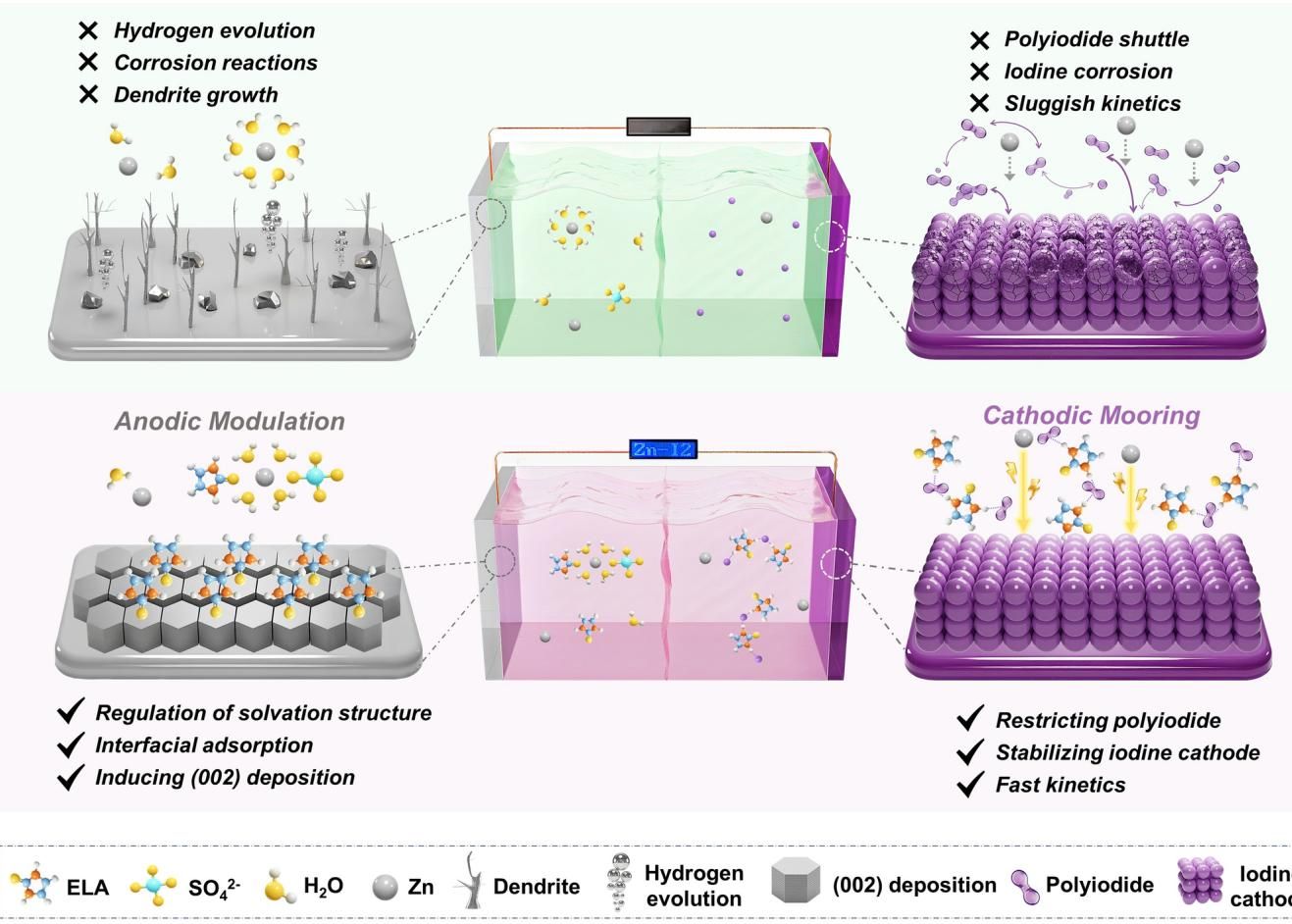

为了打破这一僵局，三峡大学的研究团队提出了一种全新的“双位点功能协同”策略。他们仅在电解液中加入了一种名为 2-咪唑烷酮（ELA）的单一小分子添加剂，就巧妙地同时解决了正负极的两大难题。这种策略的独特之处在哪里呢？如图[1]的原理示意图所示，这种 ELA 添加剂具有特殊的分子结构，它在电池内部的正负两极分别独立执行着不同的调控任务。在负极一侧，它负责改变离子沉积环境；在正极一侧，它负责限制多碘化物穿梭，两侧各司其职，彼此互不干扰。
在负极一侧，ELA 分子中含有一个叫做“羰基（C=O）”的功能团。这个功能团对锌离子有着极其优越的亲和力，它能主动挤进锌离子的周围，把原本包裹在锌离子身边的水分子排挤出去。这样一来，不仅大大减少了水与锌表面接触引发的产气和腐蚀反应，还在锌表面形成了一层动态的保护分子层。

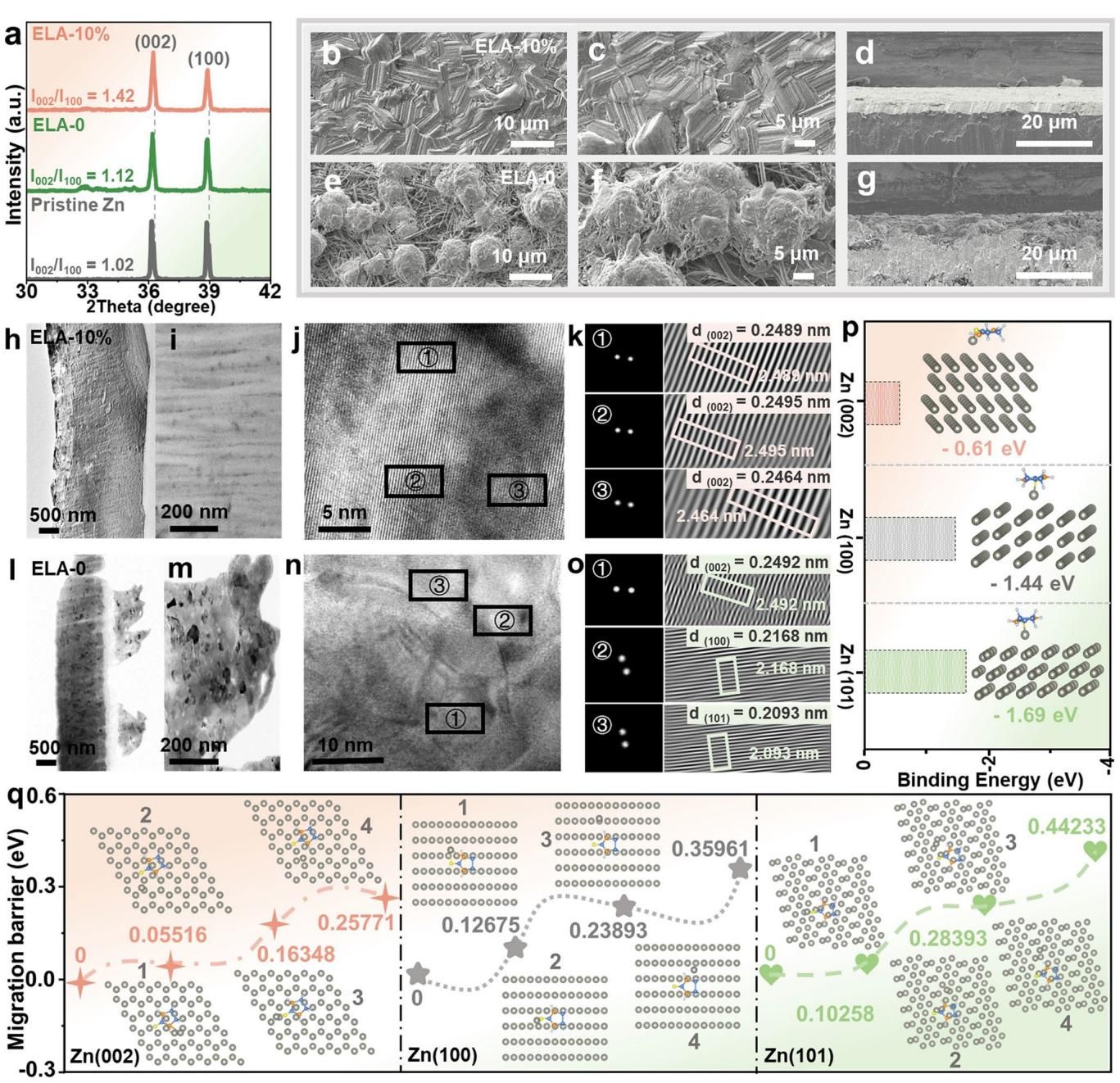

更绝妙的是，这个保护层能引导锌离子均匀地排列，专门沿着最致密、最稳定的 (002) 晶面进行平整沉积。这能带来多大的改变呢？我们可以通过微观形貌的对比来寻找答案。从图[2]中展示的电镜扫描结果可以看到，在没有添加 ELA 的普通电解液中，经过反复充放电的锌表面长满了混乱、松散的针状物和团块（图 e-g）；而在加入了 ELA 的电解液中，锌的表面呈现出极其规则、致密且平整的层状形貌（图 b-d）。这种原子级别的整齐排列，从根本上消除了锌枝晶生长的隐患。
在正极一侧，ELA 分子发挥作用的是另一个核心基团——亚氨基（N-H）。当正极产生极易溶解和游离的多碘化物时，亚氨基会通过强大的氢键作用力，将这些多碘化物牢牢地结合在正极区域。

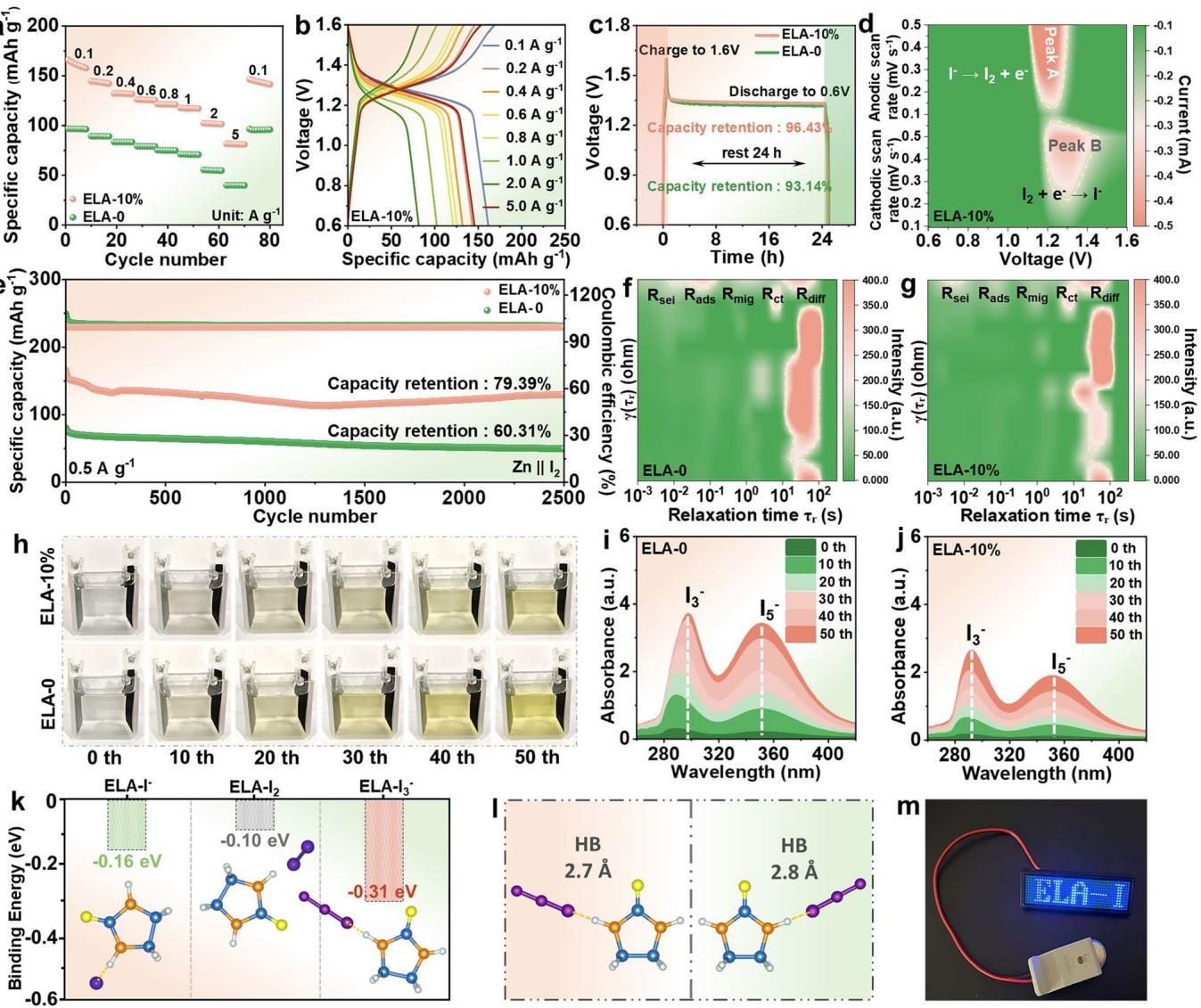

这种化学级别的分子束缚，既不影响电池内部正常的充放电反应速度，又成功阻止了多碘化物向电解液中扩散。为了验证这一效果，研究人员进行了一项直观的溶解对比实验。如图[3]所示，我们可以清晰地看到不同电解液的颜色变化（图 h）：未添加 ELA 的普通电解液（下排）随着时间推移，很快就被游离的多碘化物染成了深黄色；而加入了 ELA 的电解液（上排）历经 50 小时依然保持清澈透明，这证明多碘化物被稳定地限制在了正极。得益于极其健康稳定的内部化学环境，从图[3]中还能看到，这款搭载了 ELA 添加剂的完整电池能够为一块 LED 显示屏提供稳定、持久的电力输出（图 m）。
这项分子级别的精妙设计，为电池带来了前所未有的电化学稳定性。测试数据显示，在 8 mA cm⁻² 的大电流高强度测试下，加入了 ELA 的锌负极对称电池实现了超过 5500 小时的稳定运行，在目前的同类研究中处于绝对领先地位。
同时，由其组装的完整锌碘电池，在历经 2500 次长期的充放电循环后，依然保持了高达 79.4% 的初始容量，彻底解决了以往水系电池循环寿命短、容量快速衰减的通病。
这项研究不仅仅是让水系锌碘电池的使用寿命实现了质的飞跃，更重要的是它向业界展示了一种高维的解题思路：面对复杂的电池系统，我们不必堆砌繁琐的改性材料，只需通过精准的单一分子设计，就能实现跨越正负极的全局协同调控。未来，随着更多低成本、多功能分子的被发掘，真正安全、廉价且超长待机的大型水系储能电池，或许很快就会成为现实。
本文由超能文献“资讯AI智能体”基于4000万篇Pubmed文献自主选题与撰写，并经AI核查及编辑团队二次人工审校。内容仅供学术交流参考，不代表任何医学建议。
分享
研究评估188个菊花品种的生根能力，发现切花菊最强。通过全基因组关联分析锁定71个相关遗传位点及98个候选基因，并验证CmNRAMP3基因抑制根系发育。这项研究为菊花扦插育种提供了关键基因靶点，有望提高高成活率品种的选育效率。
