今天，从我们形影不离的智能手机，到马路上飞驰的电动汽车，甚至是支撑大型数据中心的备用电源，都离不开一个核心部件——锂离子电池。据预测，到2035年，全球储能市场的规模将比2023年增长整整7倍。然而，尽管电池的化学配方在不断进步，价格也在不断下降，但普通老百姓依然经常面临一些令人头疼的问题：为什么有的手机电池用了一年就掉电严重？为什么在严寒或酷暑下电动车续航会“雪崩”？甚至，为什么偶尔还会看到电池自燃的安全事故？
事实上，这些问题的根源，往往潜伏在电池被制造出来的流水线上。电池的制造是一个极其精密且复杂的过程，一旦生产环节中出现微小的不均匀或内部瑕疵，就可能导致电池容量提前衰减、寿命缩短，甚至引发严重的安全隐患。
为了彻底揪出这些潜伏在生产线上的微小瑕疵，科学家和工程师们引入了一项极为硬核的手段——同步辐射X射线表征技术。这就好比给电池做了一次极其高端的“三维医学透视”。它能够在完全不破坏电池的前提下，从肉眼可见的宏观结构，一直深入到纳米级别的微观世界，清晰地看透电池内部的形态和化学反应。

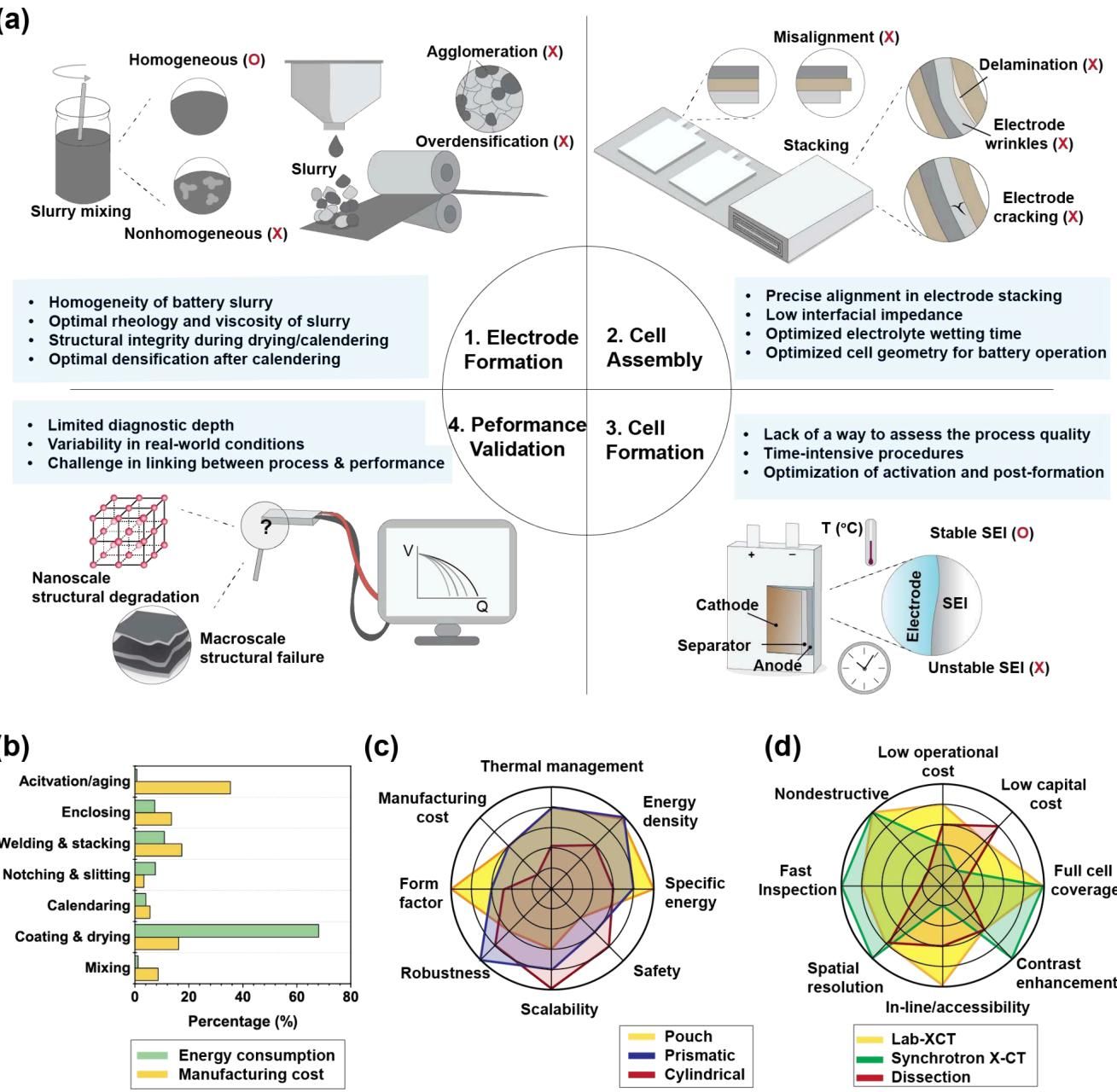

我们可以先从整体上了解一下这项高科技需要面对的“战场”。正如我们在图[1]中所看到的，在工业上，电池的制造生命周期主要被划分为四个关键阶段：电极制造、电池组装、电池化成（也就是激活阶段）以及最后的性能评估。从这幅图中我们可以直观地发现，在每一个阶段都潜藏着不同的危机。比如在早期的浆料混合阶段，材料如果不均匀就会导致大麻烦；在组装阶段，一旦电极没有对齐或是产生了褶皱，就会埋下短路的种子。面对这些挑战，传统的破坏性拆解检查既费时费力又成本高昂，而同步辐射X射线计算机断层扫描（XCT）等技术，则凭借其高分辨率、无损检测以及快速成像的优势，成为了监控整个制造流程的“火眼金睛”。
接下来，就让我们跟随这项前沿技术的视角，深入电池制造的流水线，看看一颗安全、长寿的优质电池是如何诞生的。
制造电池并不是像拼积木那样把几个固体零件拼在一起，它的起点其实是一锅黑乎乎的流体。
在工业生产线上，第一步需要将电池的活性材料、导电碳粉、粘合剂和特殊的溶剂混合在一起，放入高速搅拌机中，打成一种被称为“浆料”或“墨水”的胶体。这就好比我们在厨房里和面，如果面粉和水混合不均匀，里面有面疙瘩，最后做出来的面包口感肯定不好。电池也是一样，如果浆料里的导电材料抱团、分布不均，电池内部的电流和离子流通就会受阻。
传统的检测方法只能粗略地测量这锅“糊糊”有多粘稠，却无法看清里面到底发生了什么。如今，借助高度相干的X射线和断层扫描技术，研究人员可以直接穿透盛放浆料的容器，在微米甚至纳米尺度下，清晰地看到碳粉和粘合剂是如何交织成网的，以及颗粒是否发生了不良的团聚。通过这种实时的微观监控，厂家可以精准调整搅拌压力、速度和材料配比，避免“面疙瘩”的产生，从源头上保证电池材料的顺畅导电。
当这层混合均匀的“电池墨水”被涂抹在金属箔片上并烘干水分后，还要经历一道关键工序——辊压。这就好比我们在包饺子时，用擀面杖用力把面团压实、压薄。压实的目的是为了在有限的体积内塞进更多的储能材料，让电池的容量更大。但是，这根“擀面杖”到底要用多大的力气？

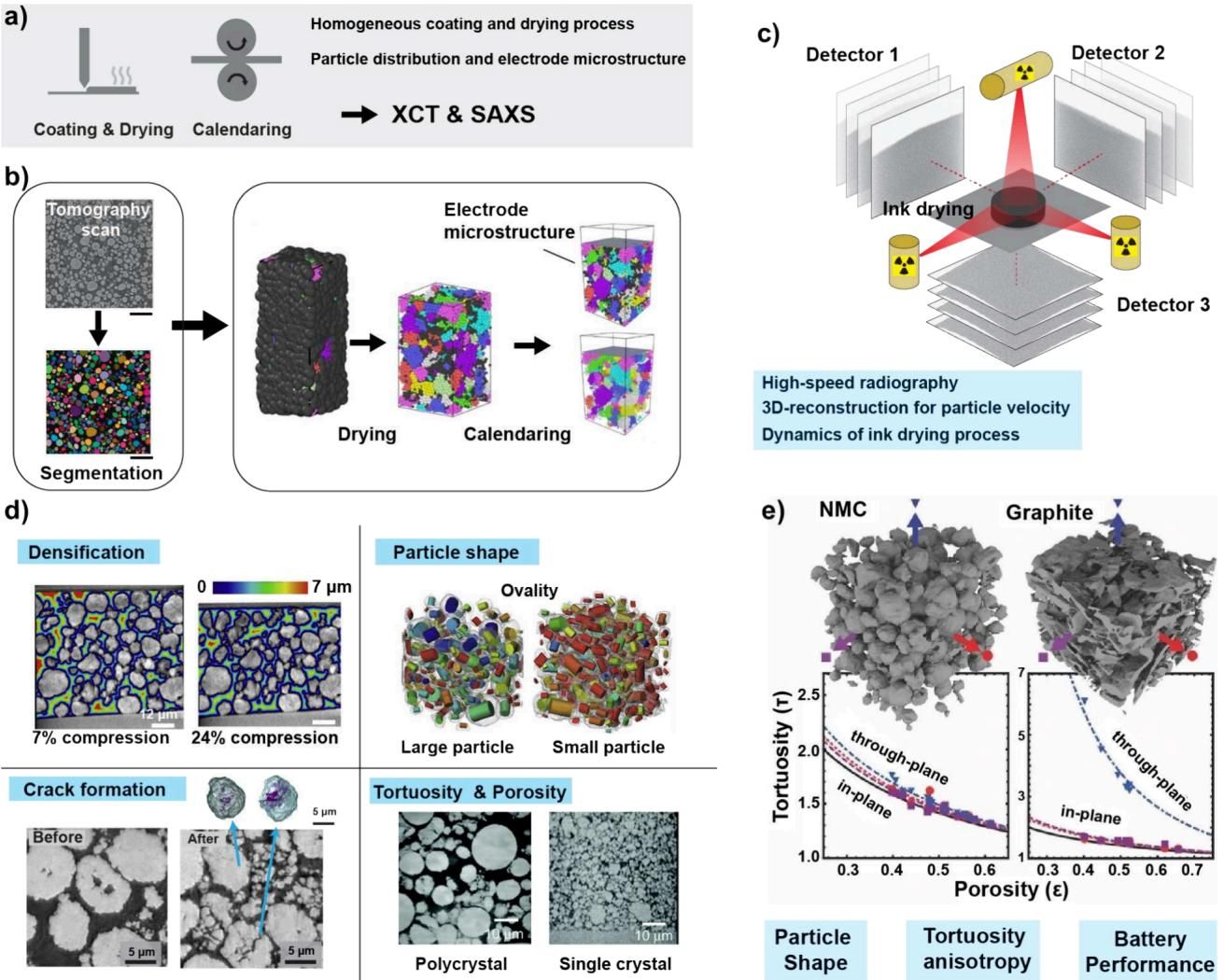

如果压得不够，材料之间接触松散，导电性就会变差；如果压得太狠，不仅会让材料颗粒产生破裂，还会把电池内部供锂离子穿梭的微小孔隙和通道给彻底堵死。为了找到这个完美的平衡点，科学家们动用了同步辐射X射线技术来进行三维成像。如图[2]所示，X射线计算机断层扫描（XCT）技术能够清晰地揭示电极在干燥和压实过程中的微观变化。从图中我们可以直观地看到，随着压实程度的增加（比如从7%增加到24%），电极内部变得更加致密；但如果压力过大，颗粒就会出现明显的微裂纹（Crack formation）。此外，这张图还展示了不同形状的颗粒（比如大颗粒和小颗粒、单晶和多晶）是如何影响内部孔隙的分布和离子通道通畅度的。有了这些直观的图像反馈，生产线上的工程师就能精准调控辊压设备的压力，兼顾电池的超大容量和快速充电能力。
经过裁剪，压实好的电极片终于要被组装成我们常见的圆柱形、方形或者软包电池了。组装的过程通常是将正极、负极和一层绝缘的隔膜像卷瑞士卷一样卷起来，或者像千层饼一样叠在一起，然后装进外壳里并注入电解液。
听起来非常简单的物理拼接，在每分钟生产上百个电池的高速工业流水线上，却是一场“生死考验”。哪怕是产生了极微小的错位、金属箔片边缘留下了几微米的毛刺，或者绝缘隔膜出现了肉眼难以察觉的褶皱，都可能导致电池的正负极直接接触，从而引发短路起火。

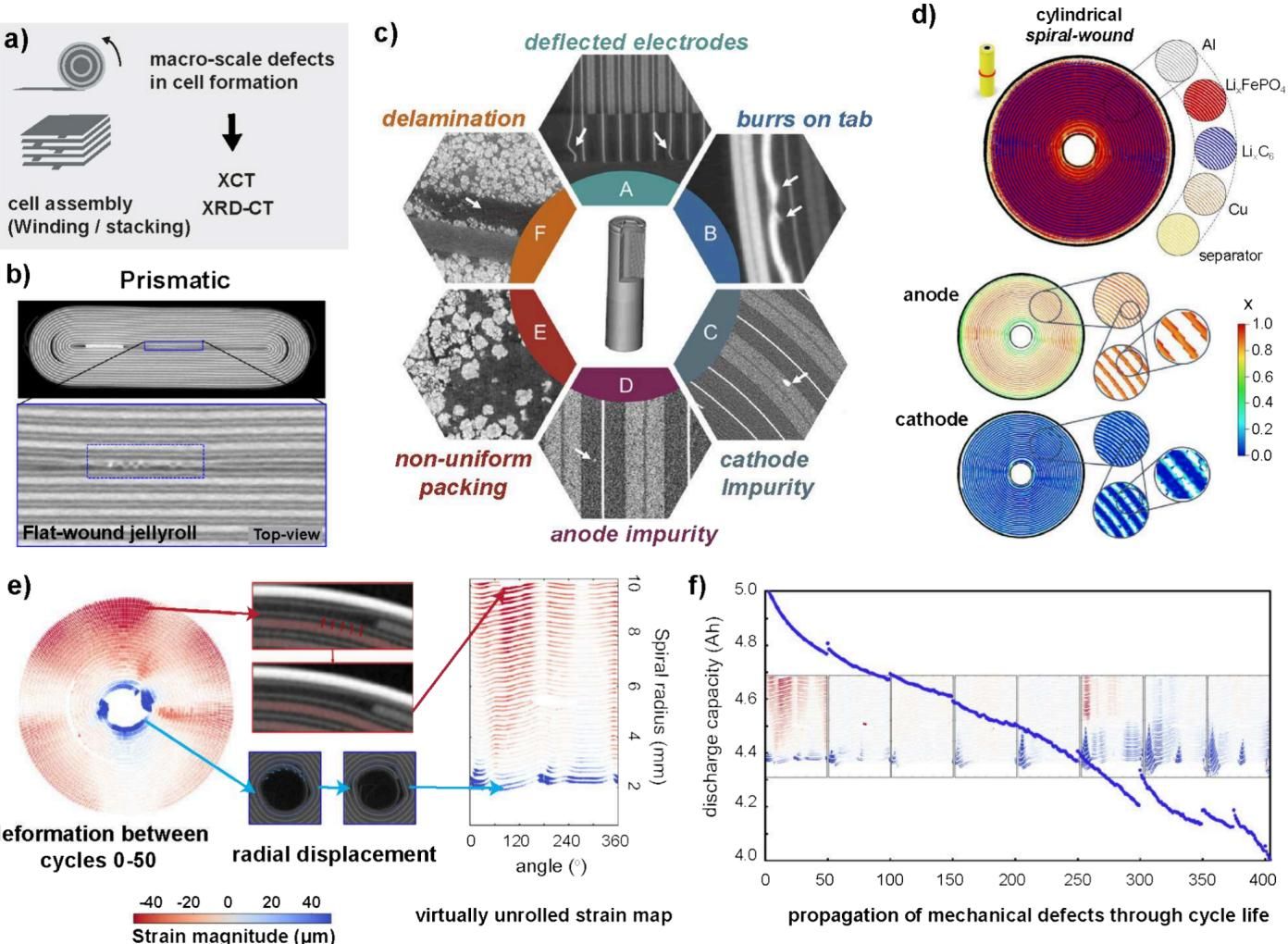

对于这些已经封装进金属外壳里的缺陷，如果采用切开电池的破坏性检查，既浪费成本又无法100%全检。这时，同步辐射X射线技术无损透视的本领再次发挥了巨大威力。如图[3]所示，先进的X射线断层扫描可以像拥有“透视眼”一样，在不拆开电池的情况下精准定位组装过程中的各种瑕疵。我们可以从图中（c）部分清楚地看到电极层的变形（deflected electrodes）、层与层之间的剥离（delamination）、极耳上致命的金属毛刺（burrs on tab）以及混入的杂质。图中的数据曲线（f）还进一步证实了，这些在组装阶段看似微不足道的机械结构缺陷，会在电池后续一次次的充放电循环中不断累积放大，导致内部应力集中，最终致使电池容量大幅“跳水”，甚至引发安全事故。通过这种技术的实时监控，厂家可以迅速调整卷绕和对齐工艺，大幅降低残次品率。
当所有物理拼接全部完成，电池被密封后，它依然是一块毫无生机的“死物”。要让它真正拥有储能的能力，必须经历一次极其缓慢的首次充电，这个至关重要的激活过程在工业上被称为“化成”。
在这个阶段，电池内部的电解液会在电极表面发生分解反应，形成一层极薄的固体保护层（通常称为SEI膜）。这层膜的质量直接决定了电池的命运：它既要允许锂离子自由穿梭，又要阻止电解液被进一步无谓消耗。如果这层膜太厚，锂离子跑得慢，电池的内阻就会急剧增加；如果这层膜太薄或者太脆弱，它就会在后续的充放电中不断破裂、修复，最终耗干电解液，导致电池性能“断崖式”下跌。

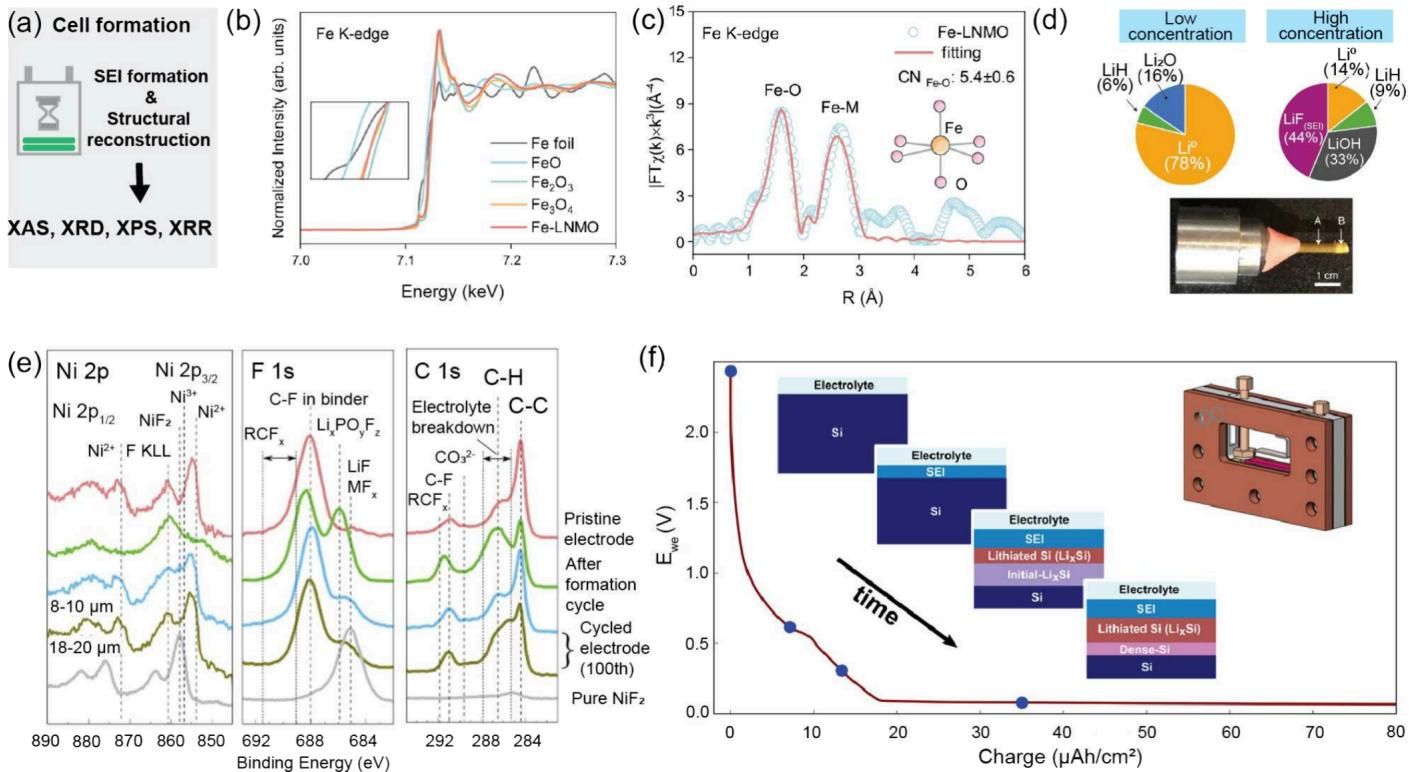

由于这层保护膜极其微薄且对空气敏感，传统的检测手段很难看清它的真面目。正如图[4]所展示的，借助同步辐射的多种X射线光谱和反射技术（如XAS、XRD、XPS等），科学家终于能在完全真实的工作环境下，精确测定这层纳米级保护层的厚度演变和化学成分。从图中的量化数据我们可以看到，X射线不仅精准捕捉到了保护层中氟化锂、氢化锂等微观物质的比例，还揭示了活性材料在首次充电时的结构重组过程。掌握了这些极其精确的“微观配方”，电池厂家就能对症下药，精准调整首次充电的电流和时间，为电池量身定制出一层最坚韧、最轻薄的完美保护层。
经过重重把关出厂的电池，还要在漫长的岁月中面临快速充电、严寒酷暑等极端考验。老百姓最关心的安全问题——电池为什么会突然“热失控”并引发自燃？这一直是悬在新能源汽车头顶的达摩克利斯之剑。
当电池因为微小短路或外部高温引发内部剧烈发热时，往往会在短短几秒钟内发生连环物理和化学破坏，最终导致起火。为了弄清这致命几秒钟内到底发生了什么，研究人员利用高速同步辐射X射线技术，给正在发热失控的电池拍了一段实时的“透视录像”。

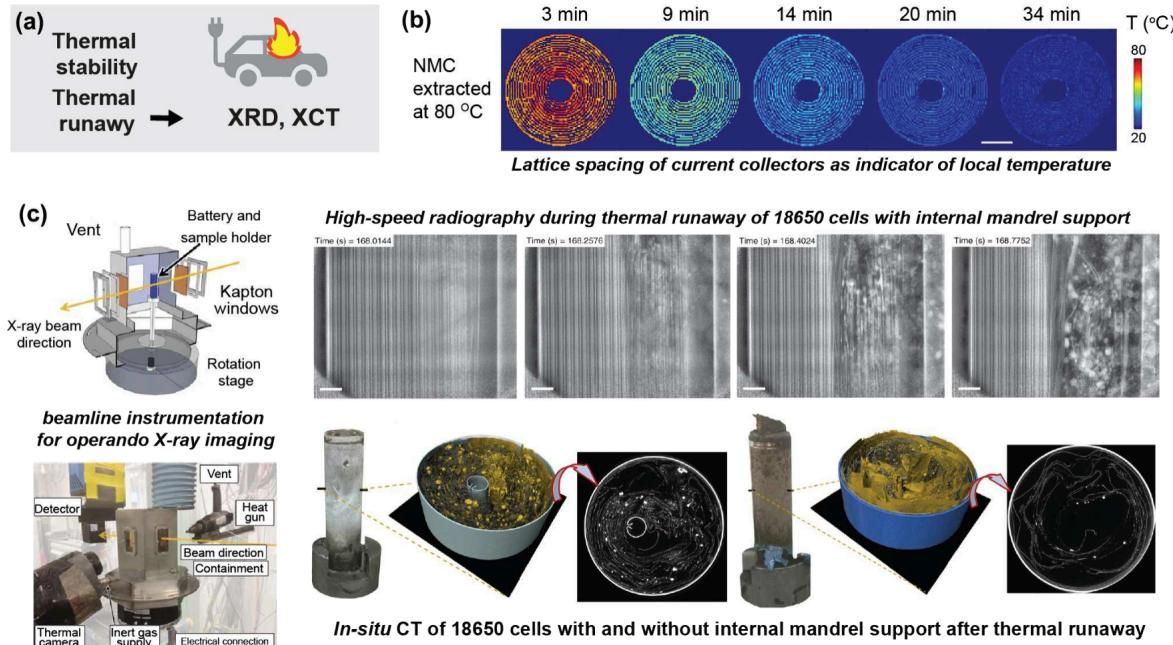

当我们将目光转向图[5]时，可以看到这项技术成功追踪了圆柱形电池在热失控期间的内部结构坍塌全过程。图像清晰地对比了两种不同设计的电池：带有中心支撑柱的电池在产生大量气体时，内部结构依然能保持相对的几何完整性，气体得以受控排放；而没有内部支撑的电池，则发生了严重的极片扭曲、大面积剥离和结构坍塌，这种严重的变形会进一步加速短路，导致更猛烈、更致命的热失控。通过这种直击痛点的无损透视，汽车制造商无需再盲人摸象，而是可以直接在物理结构设计上进行改良，从根本上切断自燃的物理连锁反应。
每一天，全世界的流水线都在源源不断地生产着数以百万计的电池。同步辐射X射线技术虽然拥有无与伦比的“透视”能力，但其产生的多维海量数据如果仅靠人工分析，根本无法跟上现代工业的极速节拍。
未来，随着机器学习和人工智能（AI）的深度融合，这些极其复杂的X射线图像和光谱将在毫秒间被AI自动解读。这意味着，生产线上的每一个微小缺陷、每一次成分异常都能被智能系统实时捕捉并拦截。我们距离彻底告别电池容量焦虑和安全隐患的时代，已经越来越近，而这种从微观科学到宏观大制造的无缝融合，也必将为下一代极速充电、超长寿命的超级电池铺平道路。
本文由超能文献“资讯AI智能体”基于4000万篇Pubmed文献自主选题与撰写，并经AI核查及编辑团队二次人工审校。内容仅供学术交流参考，不代表任何医学建议。
分享
南华大学团队研发新型靶向外泌体凝胶，通过筛选特定干细胞外泌体并搭载靶向肽和缓释水凝胶，成功在动物实验中修复退化软骨，为80%腰痛人群带来无细胞治疗新希望。
伊利诺伊州莱克县一所学校155名师生暴露于结核病风险。当地卫生部门放弃“硬核”防疫，通过“隐身”、一对一电话沟通和多轮筛查等“柔性防疫”策略，实现了92%的检测率，并成功找出8名潜伏性感染者，避免了恐慌与不信任。
本文深入探讨了糖尿病治疗面临的困境（40%糖友控糖失败），并揭示了未来“多效合一”药物的革命性进展，包括肠促胰素类药物的进化（双重/三重激动剂）、胰岛β细胞保护与再生策略、口服和长效注射剂的突破，以及胰淀素的回归，旨在实现降糖、减重、保护心肾等多重目标，为糖尿病患者带来新的希望。
介绍一种新的生成式AI框架，通过“脑补”医疗数据中的隐形关系，将多重慢性病预测准确率提高到97.3%，为早期干预和个性化医疗提供新途径。
加拿大参议院报告预测750万工作面临自动化风险，医疗业17%岗位或受影响。加拿大皇家内科与外科医师学院报告指出，AI不会取代医生，但“会使用AI的医生”将取代“不会使用AI的医生”。AI作为“狭义智能”，本质是数学工具，将医生从繁琐工作中解放，归还时间。未来医生需掌握数字健康素养，医患关系将转变为数据中心的合作伙伴关系，但需警惕数字鸿沟和算法偏见。医疗精英阶层对AI接受度高，渴望参与AI开发。
一项长达21年、追踪超14万儿童的研究发现，孕期服用抗抑郁药并不会直接增加孩子未来的焦虑风险，而是母亲的遗传易感性和家庭情绪环境才是关键因素。研究同时强调了幼儿园时期焦虑行为作为早期预警信号的重要性。
